맵 생성 과정​

맵 생성 과정

Step 1. PLACE 생성​

SUPPORTER 또는 MASTER의 권한을 가지고 있는 사용자는 플레이스를 생성할 수 있습니다.

CMS에서 '플레이스 생성' 버튼을 눌러 플레이스를 새로 등록할 수 있습니다.

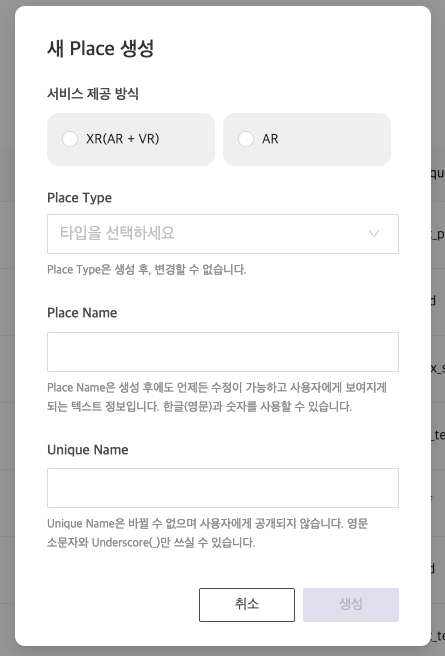

플레이스 등록 창
이름타입설명
서비스 제공 방식SelectXR 또는 AR 방식 중에 선택할 수 있습니다. XR은 AR과 VR 기능을 모두 제공합니다.
Place TypeSelect랜드마크 또는 오피스 타입 중에 선택할 수 있습니다. 플레이스 생성 후 수정이 불가능합니다.
Place Name(한/영)String사용자가 지정하는 플레이스의 이름입니다. 플레이스 생성 후 수정 가능합니다.
Unique NameString플레이스의 유니크 이름 입니다. 플레이스 생성 후 수정이 불가능합니다. 다른 플레이스의 유니크 네임과 중복될 수 없습니다. 영문대문자, 숫자, 특수문자의 입력이 불가능하며 영문 소문자와 Underscore(_)만 사용 가능합니다.

Step 2. SPOT 생성​

SUPPORTER 권한일 경우 사용자가 생성한 PLACE 에서만 SPOT을 생성할 수 있습니다.MASTER의 권한을 가지고 있는 사용자는 어떤 PLACE 에서든 스팟을 생성할 수 있습니다.

플레이스 상세 페이지에서 스팟 생성 버튼을 눌러 스팟을 새로 등록할 수 있습니다.

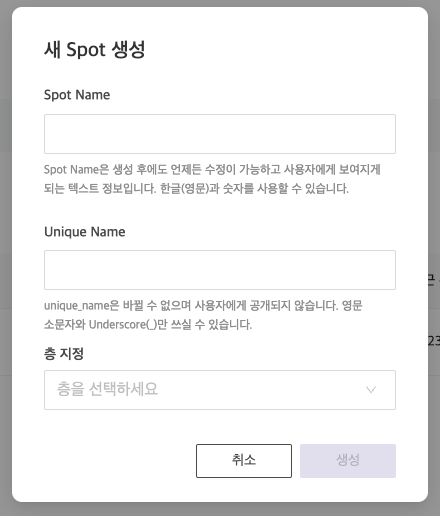

스팟 등록창
이름타입설명
Spot Name(한/영)String사용자가 지정하는 스팟의 이름입니다. 스팟 생성 후 수정 가능합니다.
Unique NameString스팟의 유니크 이름 입니다. 스팟 생성 후 수정이 불가능합니다. 다른 스 유니크 네임과 중복될 수 없습니다. 영문대문자, 숫자, 특수문자의 입력이 불가능하며 영문 소문자와 Underscore(_)만 사용 가능합니다.
층 지정Select스팟의 층 정보입니다. 스팟 등록 후 수정은 Properties 에서 가능합니다.

Step 3. 이미지 업로드​

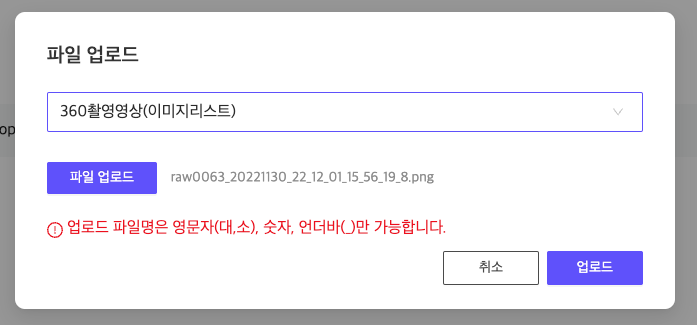

이미지 업로드 팝업

촬영한 360 이미지 파일을 업로드 합니다. 이미지 파일 확장자는 PNG, JPEG만을 지원합니다.

업로드 파일명은 영문자(대,소), 숫자, 언더바(_)만 가능합니다.

이미지 업로드가 완료되면 이후의 RAW PLY 생성 단계를 진행할 수 있습니다.

Step 4. RAW PLY 생성​

업로드한 촬영 이미지 파일을 공간맵 원시 그래픽 데이터로 변환 및 생성하는 단계입니다.

RAW PLY 가 실행중일 때는 이미지 파일 업로드가 불가능합니다. 중단이나 완료가 된 뒤 재생성이 가능합니다. 또, 배포나 ALIGNED PLY 과정이 실행중일때도 마찬가지로 생성 요청이 불가능합니다.RAW PLY 과정이 완료되면 공간맵 저작 도구를 통해서 ALIGNED PLY 과정을 진행할 수 있습니다.

Step 5. ALIGNED PLY 생성​

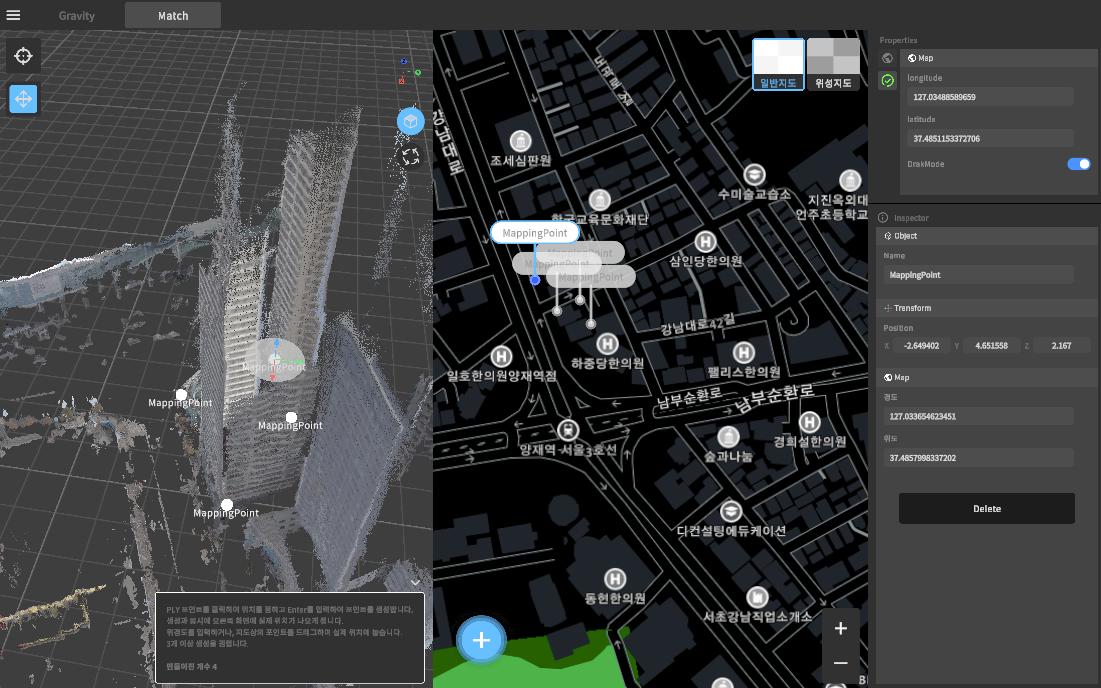

저작도구 aligned ply 생성ALIGNED PLY 변환 단계는 공간맵 원시 그래픽 데이터의 중력을 조절하고 실제 크기에 맞게 규격화 하는 단계입니다.

CMS에서 진행 상황을 확인만 가능하며 공간맵 저작 도구에서 진행해야합니다.

ALIGNED PLY 과정이 진행중일 때는 RAW PLY, 이미지 업로드, 배포 과정을 동시에 수행할 수 없습니다.ALIGNED PLY 과정이 완료되면 필요시 수동 MESH 파일 등록이 가능합니다.

Step 6. MESH 파일 등록​

mesh 파일 등록창공간맵을 보다 실감나게 맵의 형태와 표면을 다듬는 단계입니다.

이 단계는 ALIGNED PLY 변환 단계 이후 자동으로 진행되며 필요 시, 수동으로 등록할 수 있습니다.

수동으로 등록시 자동으로 생성된 Mesh 파일보다 우선 순위를 갖습니다. CMS에서는 ALIGNED PLY 과정이 모두 완료 된 후 수동으로 업로드가 가능합니다.

Step 7. POI 등록, 수정, 삭제​

  • PLACE > SPOT 내에서 해당 SPOT의 POI를 CMS 에서 등록할 수 있습니다.
  • 엑셀 파일로 한번에 다수의 POI를 등록, 수정하는 방법과, 단일 POI를 등록, 수정하는 두가지 방법을 제공하고 있습니다.
    • 엑셀 파일은 대량 등록 > [샘플 다운로드] 를 통해 다운로드 받을 수 있습니다.

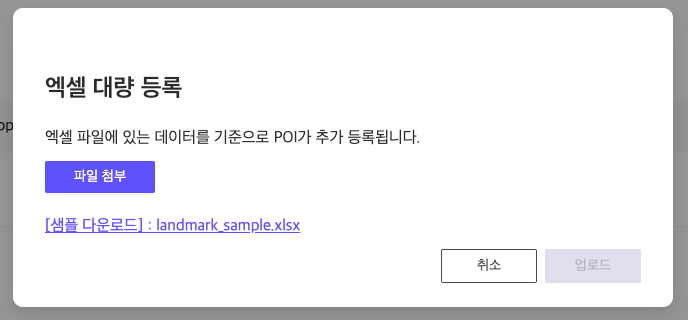

    • POI 대량등록 팝업
  • '저장' 버튼을 통해 등록된 POI 리스트를 엑셀 파일로 저장하는 기능을 제공합니다. 원하는 POI만 저장하고 싶을 경우 좌측의 체크 박스를 선택한 후 '저장'버튼을 누르면 선택한 POI만 엑셀파일로 다운로드가 가능합니다.

Step 8. 배포​

배포는 맵을 앱 개발자가 사용할 수 있도록 로컬라이저와 네비게이터 서버에 배포하는 과정을 뜻합니다.

PLACE 에 속한 모든 SPOT의 맵 생성 결과물을 동시에 배포하기 때문에, 해당 PLACE 하위의 SPOT 이 모두 맵 생성 과정을 완료 했을때 가능합니다.

Localizer 배포​

  • 공간맵의 위치를 시스템이 인식할 수 있도록 서버로 배포하는 단계입니다.
  • 영상인식을 통해 기존 GPS보다 훨씬 정밀하고 GPS가 작동하지 않는 상황에서도 위치 측위가 가능합니다.
  • PLACE > SPOT > SECTION 하위에 생성된 맵 학습 파일을 로컬라이저 서버로 배포합니다.
  • Localizer 서버에 배포되면 해당 맵은 카메라를 이용해 현재 자신의 위치를 확인할 수 있습니다.
  • 이 단계는 모든 SPOT의 SECTION 학습이 완료되어야 할 수 있습니다.
  • 작업한 POI와 TOPOLOGY를 서비스에 반영될 수 있게 서버로 배포하는 단계입니다.
  • PLACE > SPOT 별로 생성된 토폴로지 데이터를 네비게이터 서버로 배포합니다.
  • Navigator 서버에 TOPOLOGY 파일이 배포되면 설정된 경로 데이터를 바탕으로 경로를 탐색할 수 있습니다.
  • 배포하려는 PLACE 하위에 있는 모든 SPOT의 Topology 데이터가 생성되어야 Navigator 서버로 배포할 수 있습니다.
